グラフの作成

表のデータからグラフを作成します。
グラフの作成にはオブジェクトを作成し、操作していきます。
グラフといっても様々ありますが、スタンダードな「折れ線グラフ」、「棒グラフ」を例として挙げています。ついでに「棒グラフ」の派生として、「行,列の入れ替え」と「３D積み上げ棒グラフ」も追加しています。

Excelマクロから、データの入ったファイルを読み出して、新しいファイルを作成します。
新しいファイルに、データとグラフをシートを別けて保存するという流れになっています。

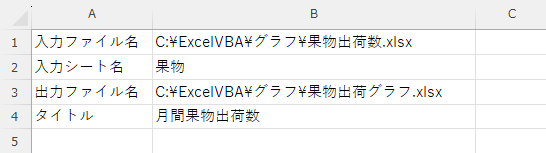

例：Excelマクロのファイルに、設定を記載します

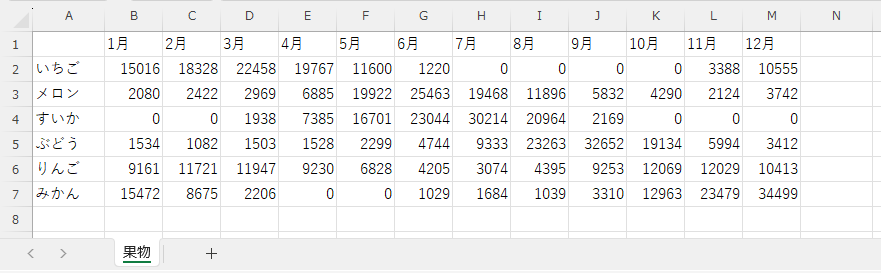

例：果物の出荷量を月ごとにまとめた表（果物出荷数.xlsx – 果物）

【サンプルプログラム】

Sub Graph_Create()
    Dim this_wb As Workbook
    Dim in_wb As Workbook
    Dim in_ws As Worksheet
    Dim out_wb As Workbook
    Dim out_ws As Worksheet
    Dim out_data_ws As Worksheet

    Dim in_filename As String
    Dim in_sheetname As String
    Dim out_filename As String
    Dim graph_title As String

    Dim graph_range As String
    Dim g_chart As Chart
    Dim x_pos As Long
    Dim y_pos As Long


    ' VBA マクロを実行しているワークブックを取得
    Set this_wb = ThisWorkbook

    ' Sheet1 に設定情報を定義してあるので読み出し
    With this_wb.Sheets(1)
        in_filename = .Range("B1")
        in_sheetname = .Range("B2")
        out_filename = .Range("B3")
        graph_title = .Range("B4")
    End With


    ' 出力先のワークブックを作成
    Set out_wb = Workbooks.Add
    ' グラフを出力する Sheetを取得し、名前の変更
    Set out_ws = out_wb.Sheets(1)
    out_ws.Name = "グラフ"


    ' 入力元のワークブックを開く
    If IsFileExists(in_filename) = False Then   ' ファイルの有無を確認
        MsgBox in_filename & "は存在しません", vbExclamation
        Exit Sub
    End If

    ' ワークブックを開く
    Set in_wb = Workbooks.Open(in_filename)

    ' Sheet を出力先のワークブックにコピーする
    in_wb.Sheets(in_sheetname).Copy Before:=out_ws

    ' ブックを閉じる(保存しない)
    in_wb.Close SaveChanges:=False

    ' データのSheetを保持しておく
    Set out_data_ws = out_wb.Sheets(in_sheetname)

    ' データ部の範囲
    graph_range = in_sheetname & "!" & "A1:" & _
                    GetLastColumnStr(out_data_ws) & GetLastRowStr(out_data_ws)

    ' グラフを表示するシートをアクティブにします
    out_ws.Activate


    ' ----------------------------------------------

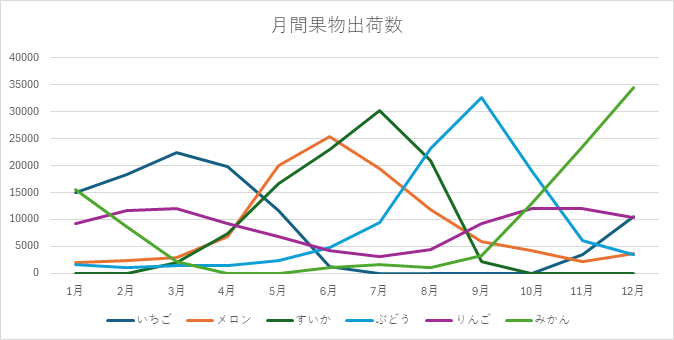

    ' 折れ線グラフの作成

    ' チャートの追加
    Set g_chart = out_ws.Shapes.AddChart2(227, xlLine).Chart

    ' データの設定
    g_chart.SetSourceData Source:=Range(graph_range)
    ' タイトルの変更
    g_chart.ChartTitle.Text = graph_title
    ' 凡例の表示
    g_chart.SetElement (msoElementLegendBottom)

    ' グラフ表示位置 (B2から開始)
    x_pos = 2
    y_pos = 2

    With g_chart.ChartArea
        ' グラフの左端を変更
        .Left = out_ws.Range(Cells(y_pos, x_pos).Address).Areas.Item(1).Left
        ' グラフの上端を変更
        .Top = out_ws.Range(Cells(y_pos, x_pos).Address).Areas.Item(1).Top
        ' グラフの幅を変更
        .Width = 500
        ' グラフの高さを変更
        .Height = 250
    End With


    ' ----------------------------------------------

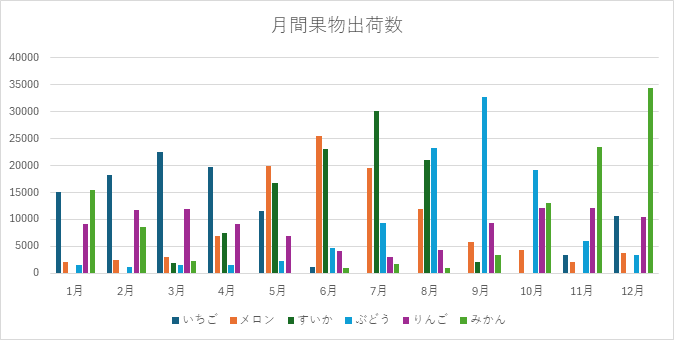

    ' 棒グラフの作成

    ' チャートの追加
    Set g_chart = out_ws.Shapes.AddChart2(201, xlColumnClustered).Chart
    ' データの設定
    g_chart.SetSourceData Source:=Range(graph_range)
    ' タイトルの変更
    g_chart.ChartTitle.Text = graph_title
    ' 凡例の表示
    g_chart.SetElement (msoElementLegendBottom)

    ' グラフ表示位置
    y_pos = y_pos + 15

    With g_chart.ChartArea
        ' グラフの左端を変更
        .Left = out_ws.Range(Cells(y_pos, x_pos).Address).Areas.Item(1).Left
        ' グラフの上端を変更
        .Top = out_ws.Range(Cells(y_pos, x_pos).Address).Areas.Item(1).Top
        ' グラフの幅を変更
        .Width = 500
        ' グラフの高さを変更
        .Height = 250
    End With


    ' ----------------------------------------------

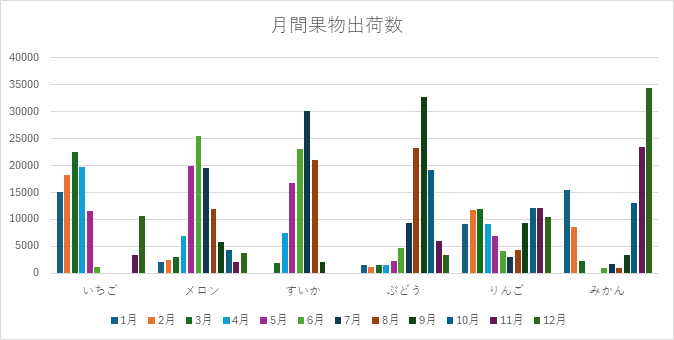

    ' 棒グラフの作成(行列の切り替え)

    ' チャートの追加
    Set g_chart = out_ws.Shapes.AddChart2(201, xlColumnClustered).Chart
    ' データの設定
    g_chart.SetSourceData Source:=Range(graph_range)
    ' タイトルの変更
    g_chart.ChartTitle.Text = graph_title
    ' 凡例の表示
    g_chart.SetElement (msoElementLegendBottom)
    ' 行列の切り替え
    g_chart.PlotBy = xlColumns

    ' グラフ表示位置
    y_pos = y_pos + 15

    With g_chart.ChartArea
        ' グラフの左端を変更
        .Left = out_ws.Range(Cells(y_pos, x_pos).Address).Areas.Item(1).Left
        ' グラフの上端を変更
        .Top = out_ws.Range(Cells(y_pos, x_pos).Address).Areas.Item(1).Top
        ' グラフの幅を変更
        .Width = 500
        ' グラフの高さを変更
        .Height = 250
    End With


    ' ----------------------------------------------

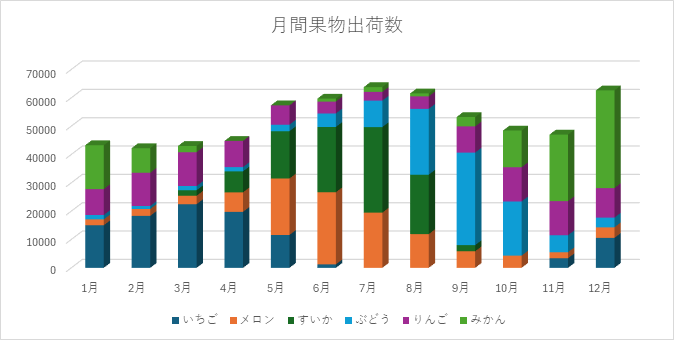

    ' 3D積み上げ縦棒グラフの作成
    ' チャートの追加
    Set g_chart = out_ws.Shapes.AddChart2(286, xl3DColumnStacked).Chart
    ' データの設定
    g_chart.SetSourceData Source:=Range(graph_range)
    ' タイトルの変更
    g_chart.ChartTitle.Text = graph_title
    ' 凡例の表示
    g_chart.SetElement (msoElementLegendBottom)

    ' グラフ表示位置
    y_pos = y_pos + 15

    With g_chart.ChartArea
        ' グラフの左端を変更
        .Left = out_ws.Range(Cells(y_pos, x_pos).Address).Areas.Item(1).Left
        ' グラフの上端を変更
        .Top = out_ws.Range(Cells(y_pos, x_pos).Address).Areas.Item(1).Top
        ' グラフの幅を変更
        .Width = 500
        ' グラフの高さを変更
        .Height = 250
    End With

    ' 名前を付けて保存（既にファイルがある場合、上書き保存）
    Application.DisplayAlerts = False   ' 確認メッセージを非表示
    out_wb.SaveAs out_filename          ' ファイルを出力
    Application.DisplayAlerts = True    ' 確認メッセージを表示(元に戻す)

End Sub

【成果物】
